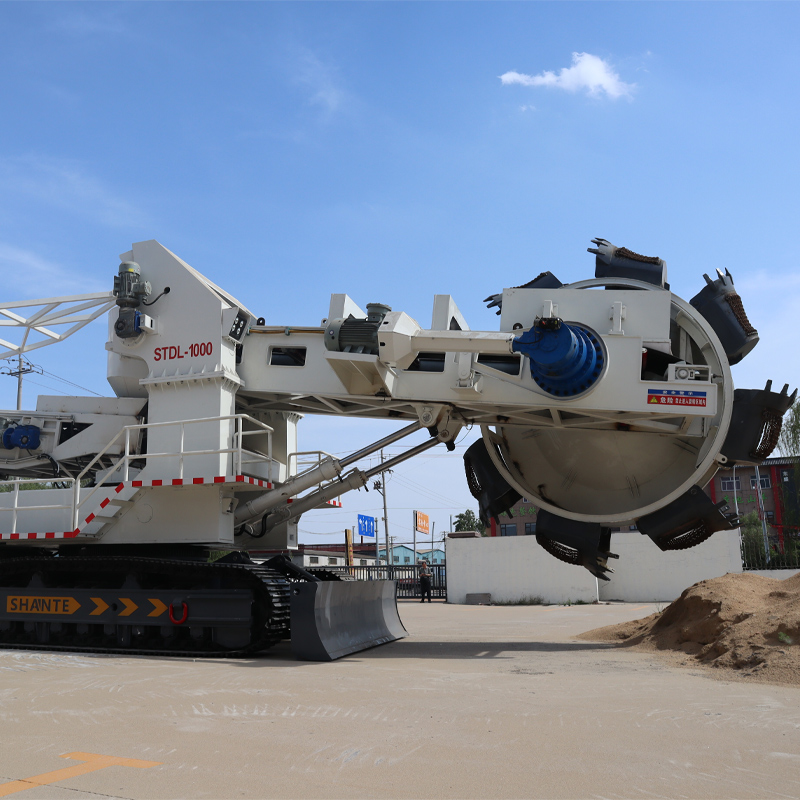

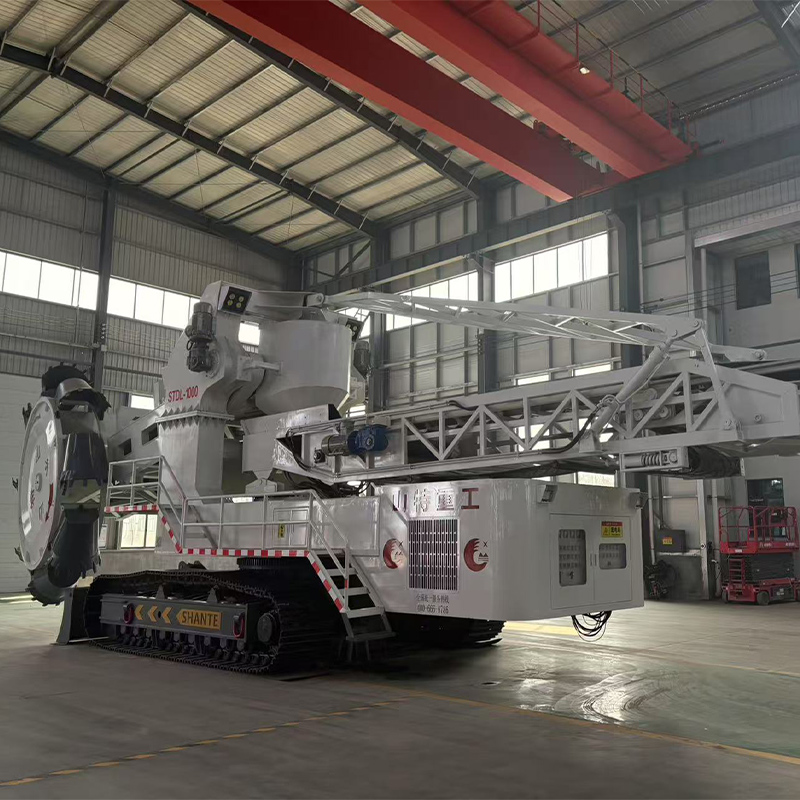

Jengkaut Roda Baldi

Kelebihan Produk

Kecekapan tinggi: Penggali Roda Baldi mempunyai kapasiti pemuatan yang kuat, yang boleh memuatkan sejumlah besar bahan pada satu masa dan mengangkutnya ke destinasi. Kelajuan pemuatan dan pemunggahannya adalah pantas, boleh menyelesaikan sejumlah besar tugas pengendalian dalam masa yang singkat, dan meningkatkan kecekapan pengeluaran dengan ketara. Kebolehsuaian adalah sangat luas.

Kecekapan dan kebolehpercayaan yang tinggi: Penggali Roda Baldi mempunyai kapasiti operasi dan sistem pengangkutan yang cekap, yang boleh menyelesaikan sejumlah besar kerja pengendalian dan penyusunan bahan dengan cepat. Sistem kawalan dan pengesanan lanjutan boleh memantau keadaan mesin dalam masa nyata dan meningkatkan kebolehpercayaan dan keselamatan operasi peralatan.

Hubungi sekarang E-mel telefon WhatsApp

Maklumat produk

Pengenalan Produk

1 Prinsip Operasi

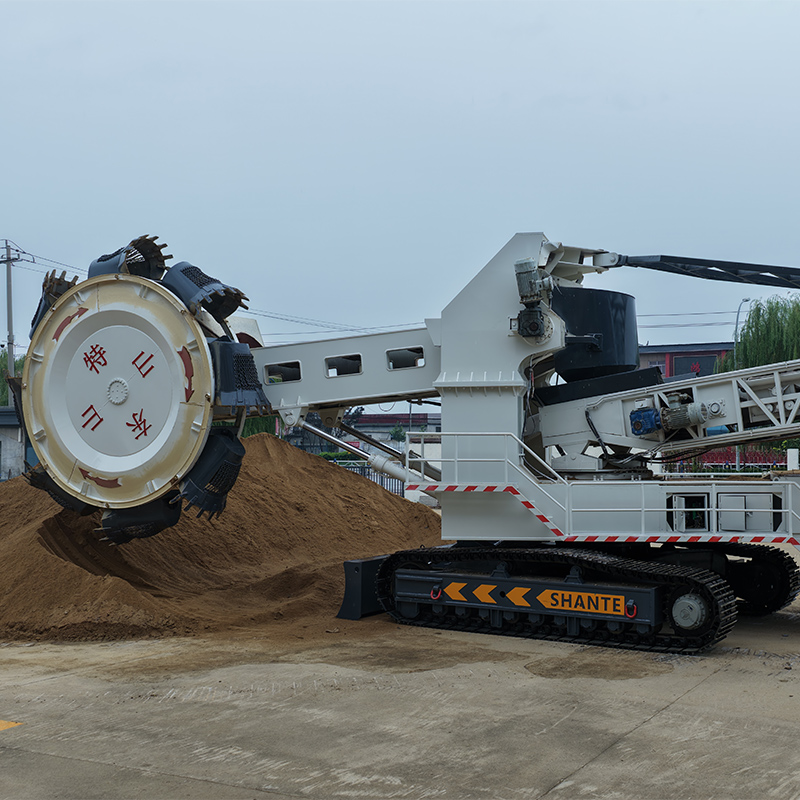

Semasa operasi menggali, jengkaut roda baldi kekal dalam kedudukan tetap. Bahan digali melalui tindakan gabungan roda baldi berputar yang dipasang di hadapan dan gerakan slewing boom. Apabila baldi mengisi dan berputar ke atas, ia akhirnya mencapai ketinggian di mana bahan dilepaskan graviti ke penghantar penerima. Corong kemudian mengarahkan bahan ke penghantar pelepasan, di mana ia dimuatkan ke dalam trak angkut atau peralatan penghantar lain untuk dialihkan. Sebaik sahaja bangku digali sepenuhnya, mesin itu sama ada bergerak ke hadapan atau menurunkan boomnya untuk mengakses lapisan seterusnya. Kedalaman penggalian ditentukan oleh jarak perjalanan atau sambungan boom, manakala lebar pemotongan bergantung pada kelajuan slewing. Mobiliti jengkaut adalah sekunder kepada fungsi penggalian dan penghantar yang berterusan, yang masing-masing dijalankan oleh roda baldi berputar dan sistem penghantar.

1.2 Ciri-ciri Struktur

Jengkaut roda baldi terdiri daripada enam subsistem utama: bahagian bawah pengangkutan, pemasangan slewing, mekanisme penggalian, sistem penghantar, pemacu elektrik dan sistem hidraulik. Ciri-ciri yang ketara termasuk:

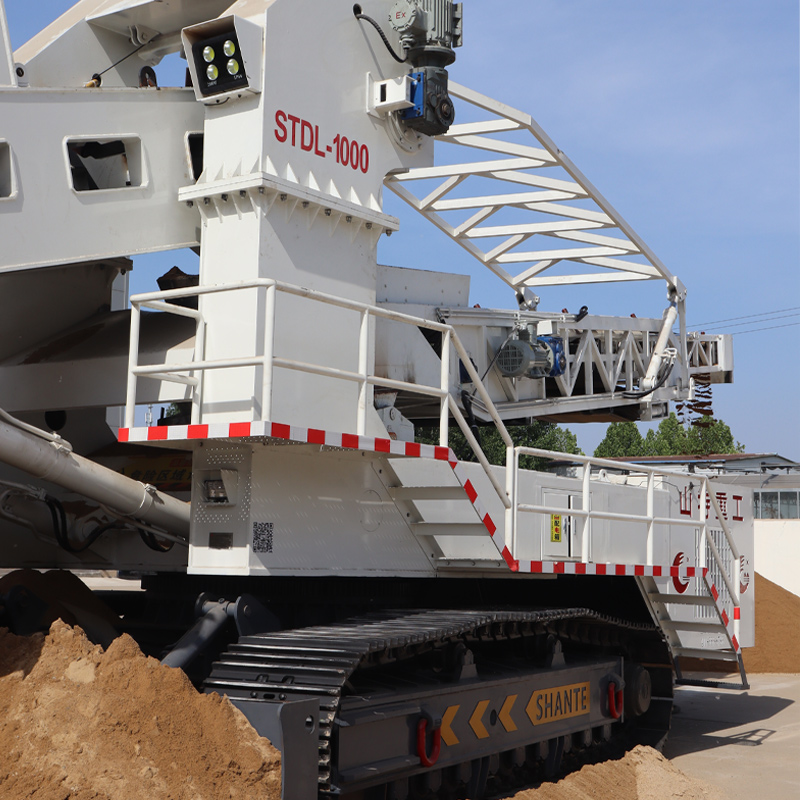

(1) Undercarriage

Jengkaut roda baldi moden kebanyakannya menggunakan kereta bawah tanah berasaskan perangkak, walaupun sesetengah model menggunakan mekanisme berjalan. Unit sederhana dan lebih kecil biasanya dilengkapi dengan dua perangkak, manakala mesin yang lebih besar sering menggunakan reka bentuk pelbagai perangkak (seperti tiga atau empat landasan perangkak) untuk mengagihkan tekanan tanah dengan lebih berkesan.

(2) Sistem Slewing

Sistem ini termasuk platform berputar dan komponen pemacunya. Platform ini menyokong unit penjanaan kuasa, jentera pemacu, sistem kawalan dan teksi pengendali. Galas cincin slewing membolehkan seluruh platform berputar 360° mengenai paksi menegak.

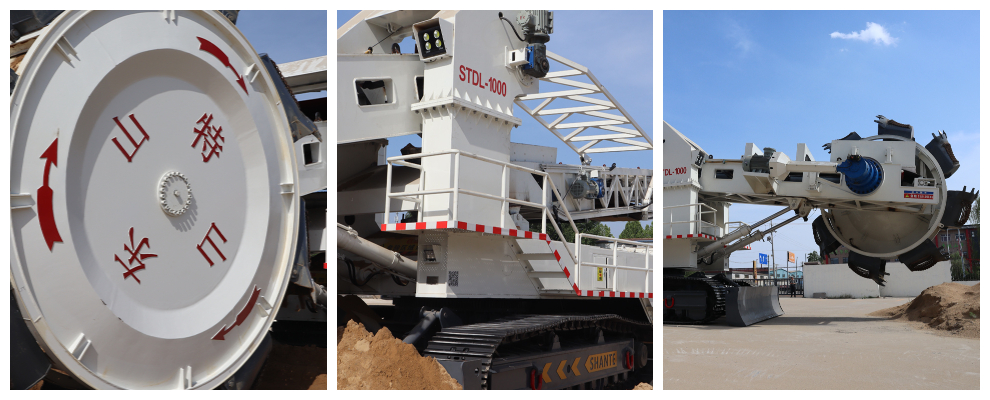

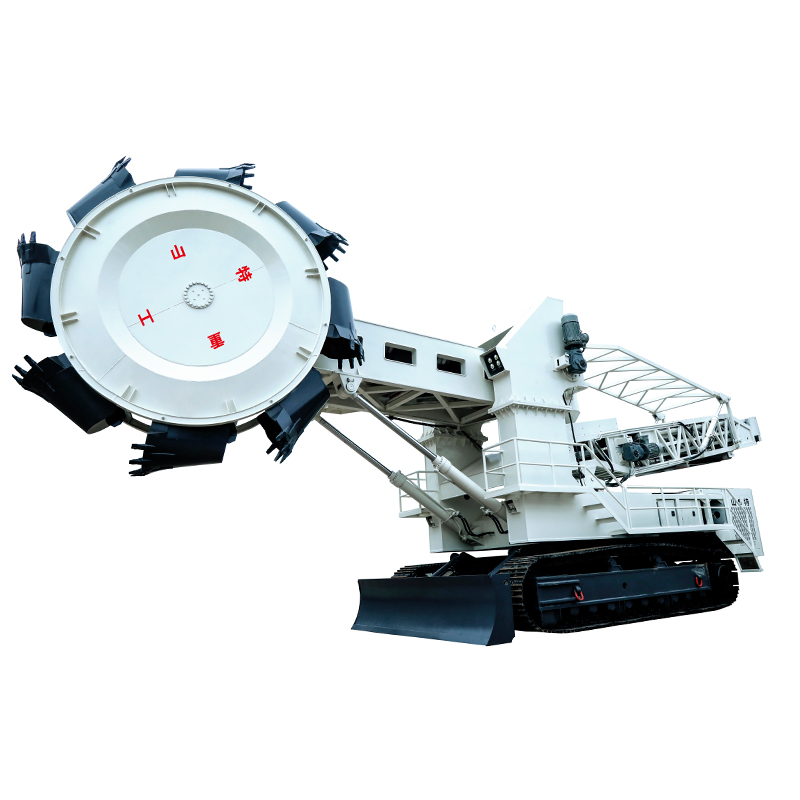

Jengkaut Roda Baldi

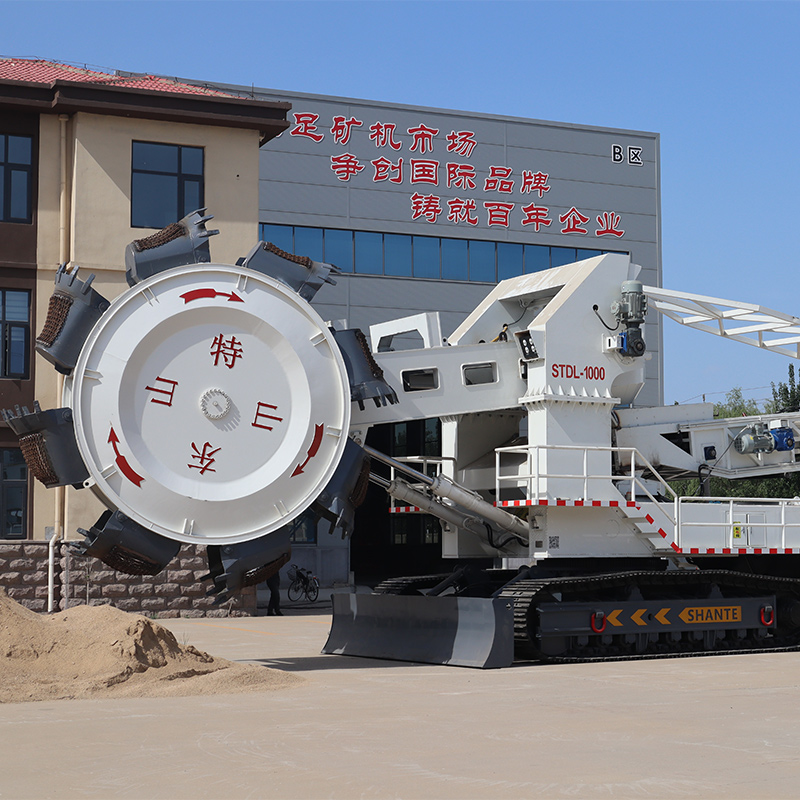

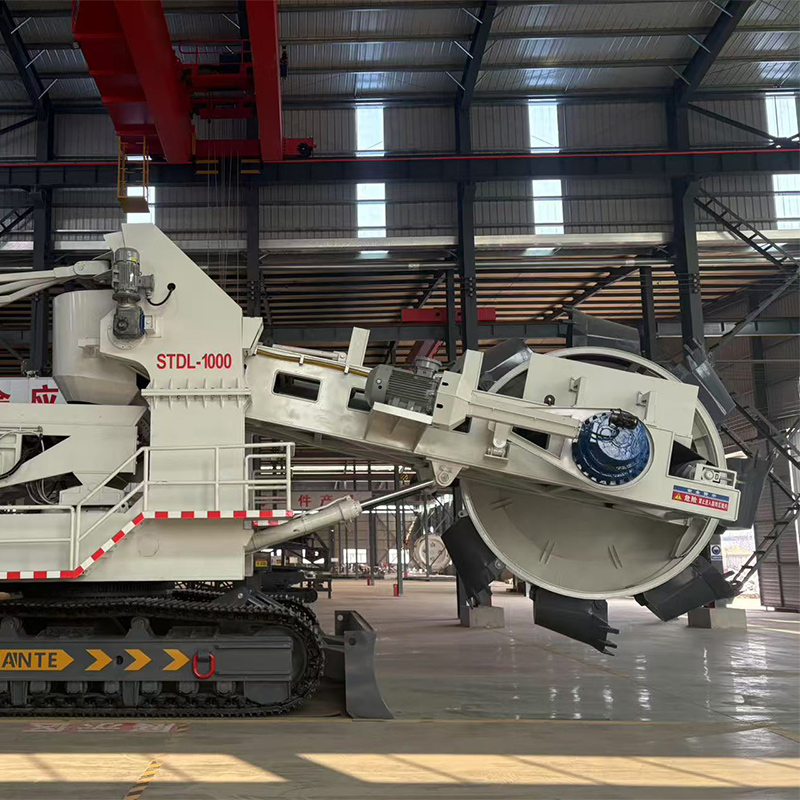

(3) Sistem Menggali

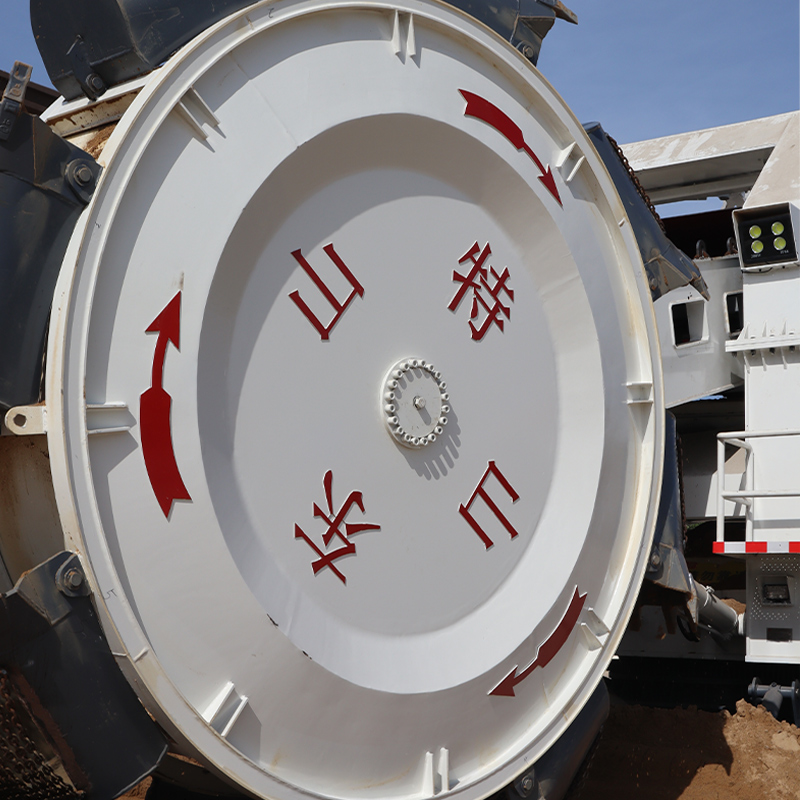

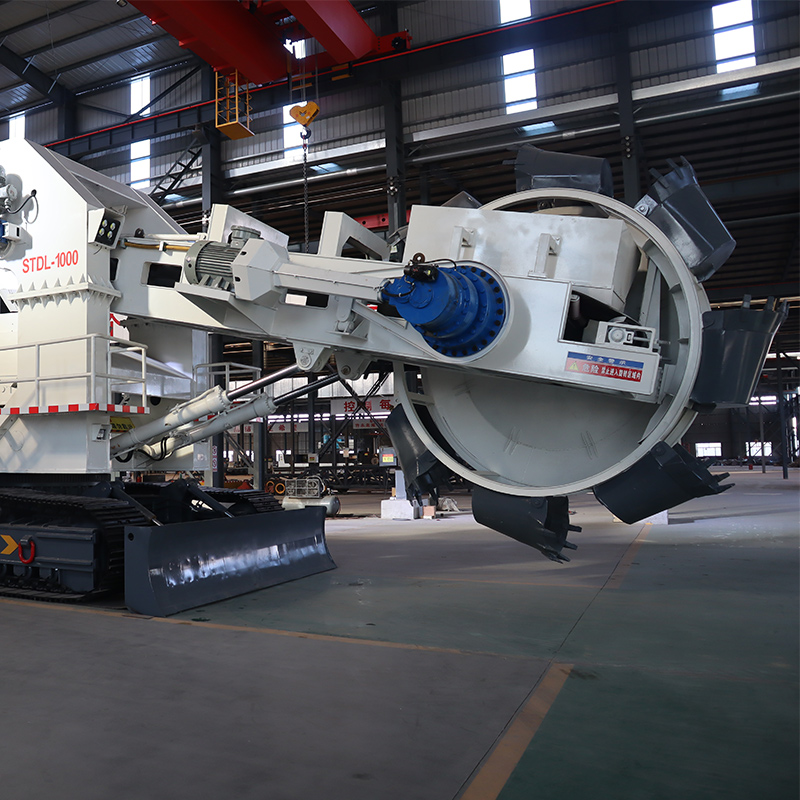

Sistem penggalian terdiri daripada roda baldi, boom, mekanisme luffing, dan pemacu yang sepadan. Roda baldi—roda berputar dengan baldi penggali berbilang jarak sekata—disambungkan pada bahagian hadapan boom. Bahagian belakang boom dipasang pangsi pada bingkai portal struktur atas, membolehkan ia dinaikkan dan diturunkan melalui sama ada tali dawai atau silinder hidraulik untuk meletakkan roda baldi merentasi ufuk penggalian yang berbeza. Boom mungkin daripada jenis tetap atau teleskopik. Pemasangan pemacu (termasuk motor, klac keselamatan dan pengurang) dipasang diimbangi berhampiran bahagian hadapan boom untuk menggerakkan putaran roda baldi.

(4) Sistem Penghantar

Subsistem ini terdiri daripada penghantar penerima, corong, dan penghantar nyahcas. Dalam jengkaut roda baldi jenis jambatan, penghantar pemindahan tambahan dipasang pada struktur jambatan.

(5) Sistem Pemacu Elektrik

Kuasa dibekalkan daripada sumber luaran, dengan penukar frekuensi digunakan untuk mengawal kelajuan dan operasi motor.

(6) Sistem Hidraulik

Silinder hidraulik berfungsi sebagai penggerak utama untuk melaraskan kedudukan boom penggalian dan pelepasan.

Projek	Unit	STDL-500	STDL-1000	STDL-1600	STDL-2000
Dimensi keseluruhan	mm	17100×3600×5680	21100×4000×5900	25000×4200×6880	30000×5900×8300
Diameter roda baldi	mm	3000	3600	4500	5800
Panjang lengan roda baldi	mm	6980	8280	9280	11280
Isipadu roda baldi	m³/pc	0.2	0.3	0.4	0.42
Bilangan baldi	sekeping	8	8	10	14
Keluaran dinilai	m³/j	500	1000	1600	2000
Ketumpatan bahan	t/m³	(0.8-1.8)×10³	(0.8-1.8) ×10³	(0.8-1.8)×10³	(0.8-1.8) ×10³
Panjang lengan pelepasan	mm	7000+3000	8900+3400	9000+4000	9000+5000
Panjang penghantar nyahcas	mm	25000	28000	32000	36000
Ketinggian tindanan maksimum penghantar nyahcas	mm	5500	6500	7000	8000
kuasa	kW	155	295	375	509
Spesifikasi penghantar	mm	1000	1200	1400	1400
Kelajuan penghantar	m/s	2.6	2.8	3	2.8
Berat peralatan	T	68	85	138	168
Kelajuan roda baldi (rpm)	rpm	8	7.4	7	6.8
Kelajuan Perjalanan.	m/min	32	26	18	15
Sudut Luffing	°	20	20	18	18
Sudut slew	°	150	150	140	135

Kekuatan Syarikat

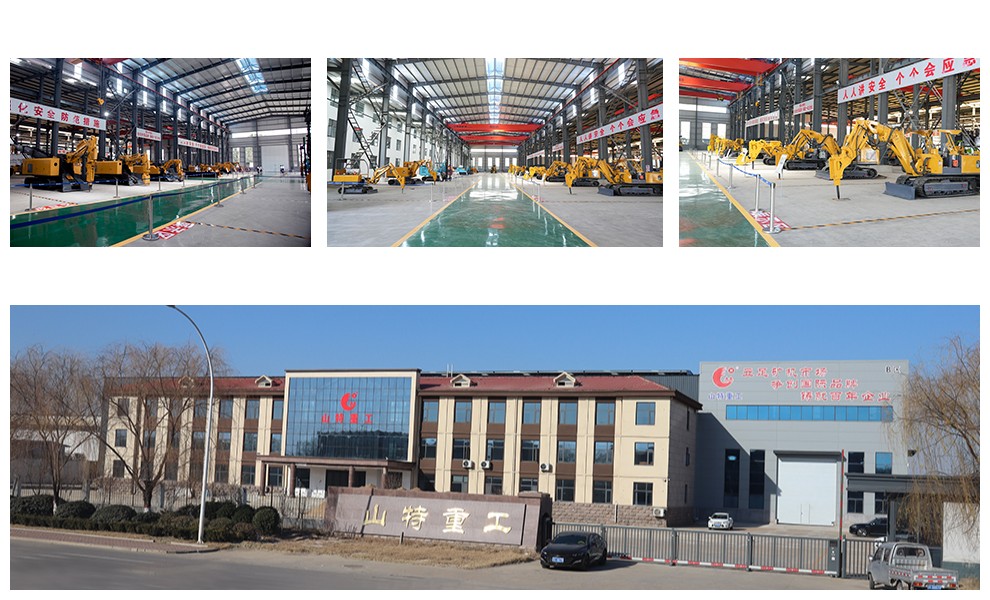

Ditubuhkan pada Februari 2009, Shandong Shante Heavy Industry Machinery Co., Ltd ialah syarikat milik penuh orang asli yang terlibat dalam penyelidikan dan pembangunan, pengeluaran, pembuatan dan penjualan peralatan mekanikal di lombong arang batu, projek penyenggaraan air dan lombong bukan arang batu. Syarikat ini mempunyai lapan siri lebih daripada 20 jenis, terutamanya termasuk penuntut semula penumpuk baldi, jengkaut elektrik perlombongan, pemuat mucking perlombongan, mesin pemecah batu, pemunggah arang batu, pengepala jalan, pemuat mucking pelbagai fungsi, penimbang bawah tanah, dan lain-lain. Produknya digunakan secara meluas dalam lombong arang batu dan bukan arang batu, projek pemuliharaan air dan pemunggahan, pemunggahan kereta api, pemunggahan, pemunggahan kereta api. memindahkan dan menyusun kargo pelabuhan kereta api. Pasaran domestik meliputi 28 wilayah, majlis perbandaran dan wilayah autonomi. Produk dieksport ke Rusia, Amerika Selatan, Asia Tenggara dan Afrika, dan telah berkhidmat lebih daripada 30 negara dan wilayah di seluruh dunia.

Shandong Shante Heavy Industry Machinery Co., Ltd.
